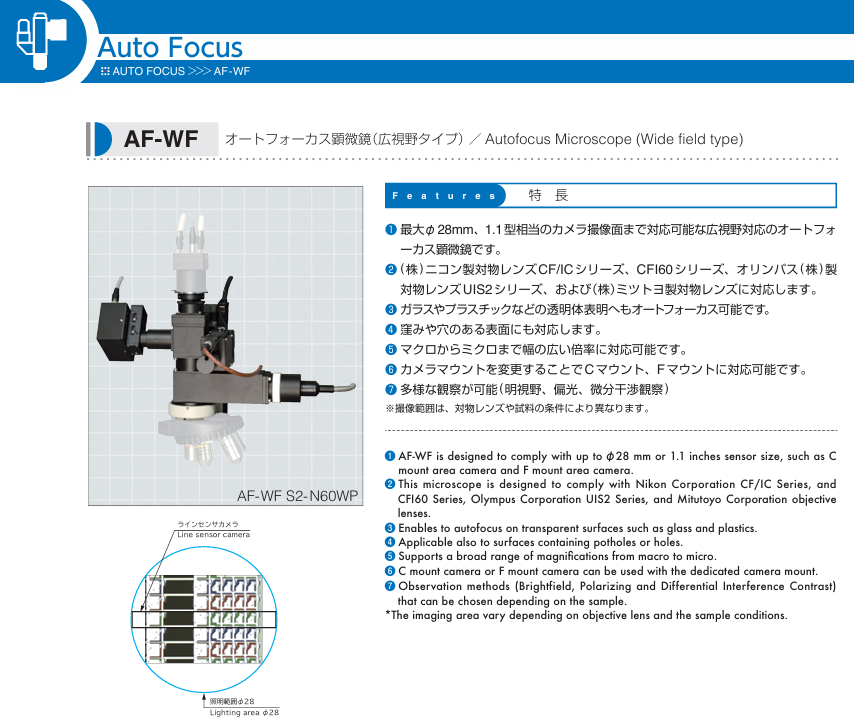

Auto Focus UnitAF-WF(모듈형 현미경용)
개요
AF-WF는 광시야(Wide field) 대응 오토포커스 현미경 시스템으로, C/F 마운트 에어리어 카메라를 사용해 최대 φ28 mm(1.1형급) 센서까지 커버하면서, 라인센서 방식의 자동 초점으로 유리·플라스틱 같은 투명체 표면에도 안정적으로 합초할 수 있도록 설계된 모델입니다.
또한 니콘(CF/IC, CFI60), 올림푸스(UIS2), 미츠토요 대물렌즈와의 호환을 전제로 하며, 시료 특성에 따라 명시야/편광/미분간섭(DIC) 관찰 방식을 선택할 수 있어, 매크로부터 미크로 영역까지 폭넓은 배율 조건에서 자동화된 관찰·검사 시스템 구축에 적합합니다.
구동부(AF-61ZA)는 최소 분해능 0.078 μm, 표준 4 mm(최대 10 mm) 스트로크, 20× 기준 ±250 μm 탐색 범위에서 0.3초 서치타임, 초점깊이의 1/4 수준 AF 정밀도를 제시합니다.
특징
● AF-WF은 C마운트나 F마운트 카메라와 같이 센서사이즈 28mm(1.1'')를 준수하도록 설계됨.
● NIKON의 CF/IC 시리즈, CFI60시리즈, Olympus의 UIS2시리즈, Mitutoyo의 대물렌즈 사용 가능
● 플라스틱이나 유리와 같은 투명한 표면에도 오토포커스 가능
● Pothole이나 hole 등이 있는 표면에도 적용 가능.
● Macro에서 Micro까지 광범위한 배율 지원
● C mount, F mount 카메라 사용 가능
● 샘플에따라 명시야, 편광, DIC 관찰 선택 가능
